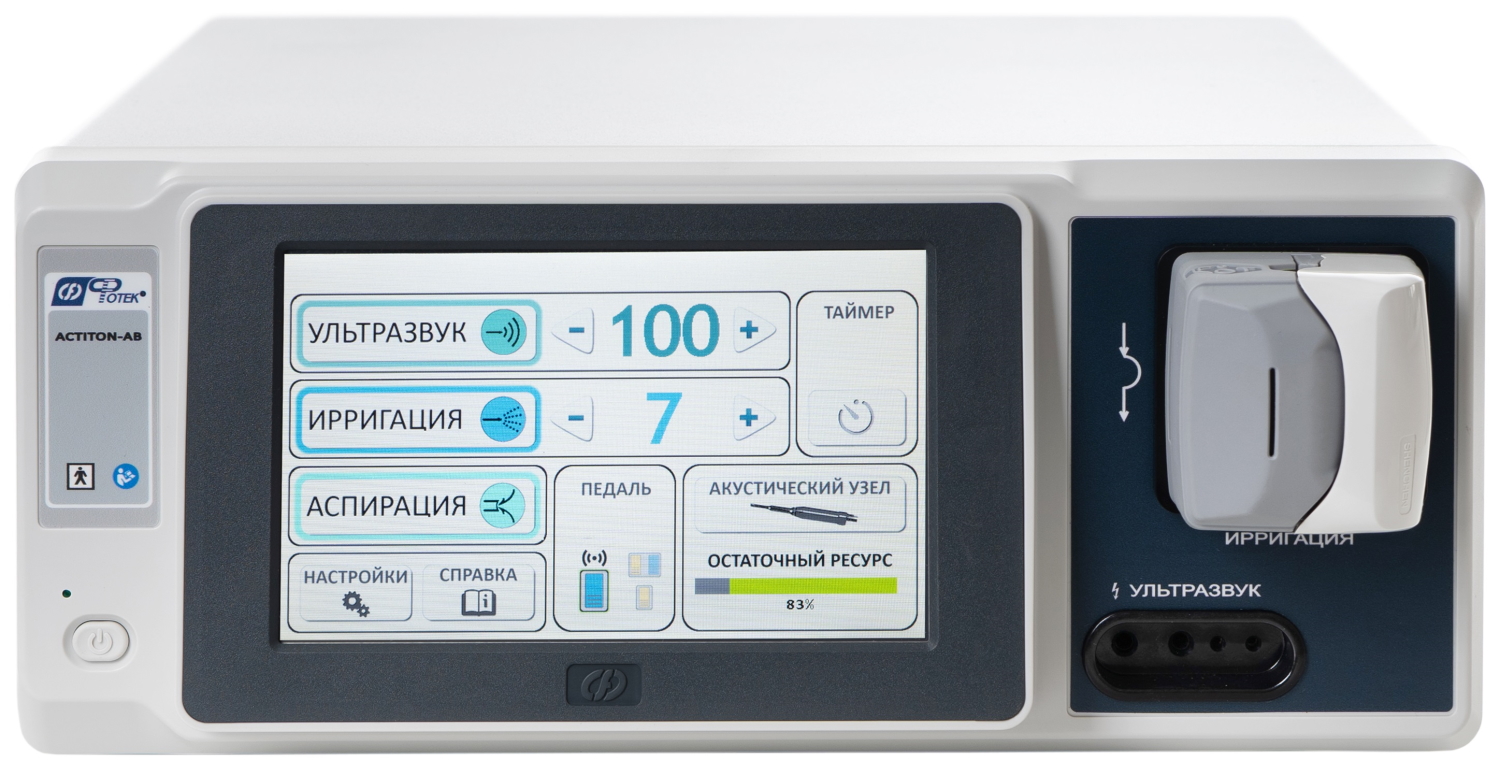

Блок управления ACTITON-AB (резекция костных тканей, с режимом аспирации жидкости) для аппарата ультразвукового хирургического кавитационного "ФОТЕК"

ОБЩАЯ ИНФОРМАЦИЯ Два режима для ультразвукового воздействия Режим для аспирации жидкости из обрабатываемой области Режим для управления ирригацией лекарственного раствора в канал ультразвукового инструмента Широкий набор акустических узлов и ультразвуковых инструментов, в том числе для резекции костных тканей Возможность использования защитного кожуха (для предохранения тканей от касания активированным инструментом при бесконтактном воздействии) Имеются акустические узлы и ультразвуковые инструменты с внутренним ирригационным каналом Стерилизация акустических узлов и ультразвуковых инструментов методом автоклавирования Перельстатический насос, обеспечивающий подачу раствора в акустический узел и контролирующий скорость потока жидкости Эргономичный дизайн, прочный металлопластиковый корпус

НАЗНАЧЕНИЕ АППАРАТА: Аппарат предназначен для воздействия посредством низкочастотных ультразвуковых колебаний и активированного ультразвуком раствора на биологические ткани при проведении различного терапевтического и хирургического лечения с целью санации и дезинфекции гнойных ран и инфицированных тканей: орошение слизистых оболочек лекарственными растворами удаление фибринового налета дезинтеграция некротической ткани рассечение и фрагментация костной ткани

Области применения

Разделы медицины Примеры нозологических форм Гнойная хирургия Трофическая язва, флегмона мягких тканей, хронические раны, «диабетическая стопа», гнойные полости Акушерство и гинекология Острый и хронический эндометрит, воспалительные заболевания шейки матки, влагалища и вульвы (кольпит, вульвовагинит, цервицит) Комбустиология Поверхностные и глубокие ожоги, подготовка раневой поверхности к пластике кожным лоскутом Оториноларингология Тонзиллит, фарингит, ринит, аденоидит, гипертрофический ринит, состояния после операций (тонзилэктомий, аденотомий).

ПРЕИМУЩЕСТВА УЛЬТРАЗВУКОВОГО ЛЕЧЕНИЯ: качественная санация инфицированных тканей удаление некрозов без дополнительной травматизации очищение и заживление раны в более короткий срок быстрое уменьшение отека и инфильтрации равномерное и дозированное распыление «озвученных» лекарственных растворов увеличение терапевтической активности лекарственных средств стимуляция и улучшение микроциркуляции в тканях в результате микромассажа возможность контактного и бесконтактного воздействия снижение медикаментозной нагрузки на пациента простота методик лечения сокращение сроков лечения

Преимущества ACTITON-AB и ACTITON-B: прецизионная остеотомия щадящее отношение к мягким тканям уменьшение кровотечения сохранение жизнеспособной костной ткани фрагментация костной ткани фрагментация гнойно-некротической ткани Видеодемонстрация работы костного скальпеля АППАРАТ ПОЗВОЛЯЕТ ПРОИЗВОДИТЬ:

Принцип работы

Блок управления аппарата генерирует переменный электрический ток ультразвуковой частоты, который подается на пьезокерамические элементы акустического узла. Пьезокерамические элементы акустического узла преобразуют переменный электрический ток в возвратно-поступательные колебательные движения инструментов-волноводов.

С помощью инструментов-волноводов осуществляется контактное и бесконтактное воздействие на биологические ткани, создаётся направленная кавитированная струя. РЕЖИМЫ РАБОТЫ: I.

РЕЖИМЫ ДЛЯ УЛЬТРАЗВУКОВОГО ВОЗДЕЙСТВИЯ «ОСНОВНОЙ» - основной режим, предназначен для мощного интенсивного контактного и бесконтактного ультразвукового воздействия на биологические ткани с целью их интенсивного очищения, фрагментации и удаления гнойно-некротических тканей, а также для ультразвуковой обработки гнойных полостей с наибольшей производительностью.

назначение режима: при контактном воздействии на ткани активированного ультразвукового наконечника выполняется некрэктомия и фрагментация гнойно-некротических тканей при бесконтактном распылении ультразвуковым наконечником лекарственного раствора создается направленная кавитированная струя, с помощью которой выполняется интенсивное очищение тканей от гнойно-некротических масс и импрегнация лекарственного препарата в ткани при погружении активированного ультразвукового наконечника в полость, заполненную лекарственным раствором, осуществляется интенсивное кавитационное барботирование и перемешивание раствора, что способствует очищению и санации гнойно-некротической полости «СЕЛЕКТ» - селективный режим, обеспечивает щадящее контактное и бесконтактное ультразвуковое воздействие на биологические ткани. Может применяться для обработки и фрагментации тканей, прилегающих к критическим структурам, таким как грануляционная ткань, нервно-сосудистые образования и т.п.

Режим обеспечивает повышенную тканевую селективность.

назначение режима: при контактном воздействии на ткани активированного ультразвукового наконечника выполняется избирательная деструкция и фрагментация некротических тканей с минимальным повреждением здоровых тканей при бесконтактном распылении ультразвуковым наконечником лекарственного раствора создается кавитированная мелкодисперсная струя, с помощью которой выполняется увлажнение и нанесение тонкого слоя лекарственного препарата на ткани с целью санации при погружении активированного ультразвукового наконечника в полость, заполненную лекарственным раствором, осуществляется бережное кавитационное барботирование и перемешивание лекарственного раствора, что способствует щадящему очищению и санации гнойных полостей II. РЕЖИМЫ ДЛЯ ПОДАЧИ/УДАЛЕНИЯ РАСТВОРА ИЗ ОБРАБАТЫВАЕМОЙ ПОЛОСТИ: «ИРРИГАЦИЯ» - режим для подачи лекарственного раствора в обрабатываемую область через внутренний ирригационный канал ультразвукового инструмента.

«АСПИРАЦИЯ» - режим для удаления жидкости из поля хирургического или терапевтического вмешательства. ГЕНЕРИРУЕМЫЕ АППАРАТОМ «ACTITON-AB» НИЗКОЧАСТОТНЫЕ УЛЬТРАЗВУКОВЫЕ КОЛЕБАНИЯ ВЫЗЫВАЮТ В ТКАНЯХ СЛЕДУЮЩИЕ ЭФФЕКТЫ: ФИЗИЧЕСКИЕ Кавитация - образование в жидкости микропузырьков, наполненных газом и/или паром.

Разрывы пузырьков на границе с раневой поверхностью ведут к удалению налета, механическому разрушению бактерий, микромассажу подлежащих тканей, улучшению микроциркуляции мягких тканей. Кавитационное барботирование - процесс перемешивания жидкости в какой-либо полости волнами кавитационных пузырьков, перемещающихся в пространстве с большой скоростью.

При схлопывании кавитационных пузырьков, в жидкости возникают участки с большим давлением, образуется ударная волна, в результате этого происходит эффективное очищение раневой поверхности от некротических тканей, усиливается импрегнация лекарственных растворов в ткань. Тепловой эффект - возникает при контактном воздействии ультразвукового наконечника на ткани.

Энергия механических колебаний превращается в тепловую и вызывает на малой мощности расширение сосудов микроциркуляторного русла, на большой мощности – коагуляцию и рассечение тканей. Распад молекул воды - образование перекиси водорода и короткоживущих свободных радикалов - ионов водорода и кислорода под воздействием ультразвуковых волн, обладающих мощным антисептическим действием.

Фрагментация - дробление, дезинтеграция тканей, изменение структуры, перевод в коллоидное состояние. Фрагментация тканей происходит за счет прямого контакта наконечника с тканью, вибрации жидкости, воздействия волн повышенного и отрицательного давления, а также эффекта кавитации.

БИОЛОГИЧЕСКИЕ Бактерицидное действие - обусловлено процессами кавитации, дезинтеграции клеточных мембран микроорганизмов и действием свободных радикалов и перекиси водорода. При ультразвуковом воздействии также повышается чувствительность микроорганизмов к дезинфицирующим веществам, поэтому концентрации антисептиков в сочетании с ультразвуковой обработкой могут быть уменьшены в десятки и сотни раз.

Микромассаж тканей - возникает при умеренных (докавитационных) уровнях воздействия и приводит к улучшению микроциркуляции в тканях, стимуляции внутриклеточного биосинтеза и ускорению регенеративных процессов. Изменение проницаемости стенок сосудов - под влиянием ультразвука проницаемость стенок сосудов повышается.

В ЗАВИСИМОСТИ ОТ ИСПОЛЬЗУЕМЫХ ИНСТРУМЕНТОВ И МЕТОДИКИ, АППАРАТ РЕАЛИЗУЕТ ДВА ОСНОВНЫХ ТИПА ВОЗДЕЙСТВИЯ: с передачей ультразвуковых колебаний - это воздействие ультразвуковых колебаний на ткани непосредственно через инструмент при контактной ультразвуковой обработке или через промежуточную среду (жидкость) без передачи ультразвуковых колебаний - прямого действия ультразвука на ткани нет, но есть сочетанное воздействие струйного орошения и «озвученного» (активированного ультразвуком) раствора при бесконтактном воздействии на ткани кавитационной струей.
